1. Простые композитные электрошкафы
  1.1. Композитные шкафы глубиной 200 мм.
  1.2. Композитные шкафы глубиной 300 мм.
  1.3. Композитные шкафы глубиной 400 мм.
  1.4. Композитные шкафы глубиной до 200 мм.
2. Климатические пластиковые термошкафы

Традиционные металлические корпуса для электрических распределительных шкафов, устанавливаемые на открытом воздухе, через небольшой промежуток времени приходят в негодность по причине атмосферного влияния, химических реагентов, отслоения порошкового покрытия и, как следствие, появлению ржавчины. Эти факторы ухудшают внешний вид, снижают защитные свойства шкафа, электробезопасность, повышают риск случайного воздействия электрическим током и могут привести к порче дорогостоящего оборудования, расположенного внутри шкафа. Поэтому необходим периодический ремонт или полная замена шкафа.

Предлагаем корпуса из полиэстера, выполненые в реактопластиковом антивандальном корпусе. Материал корпуса - трудновоспламеняющийся, самозатухающий прессованный полиэфир (SMC премикс), армированный стекловолокном, что обеспечивает высокую прочность шкафов, устойчивость к различным атмосферным влияниям и другим химическим агрессивным средам.

Антивандальное исполнение достигается конструкцией корпуса, свойствами материала (характеристика IK10 - выдерживаемая энергия удара 20 Дж или падение 5кг гири с высоты 0.5м), отсутствием наружных петель у двери и специальной замочной системой, фиксирующей дверь шкафа по ее периметру в четырех точках.

Шкафы могут иметь навесное, столбовое (монтаж на любые типы опор с помощью специального элемента), а также фундаментное исполнение (фундамент для установки в грунт или мини-цоколь для монтажа на ровных поверхностях). Фундамент обеспечивает надежное крепление шкафа, минимальные затраты по установке, эстетический внешний вид. Удобен при прокладке питающих и отходящих кабелей в земле.

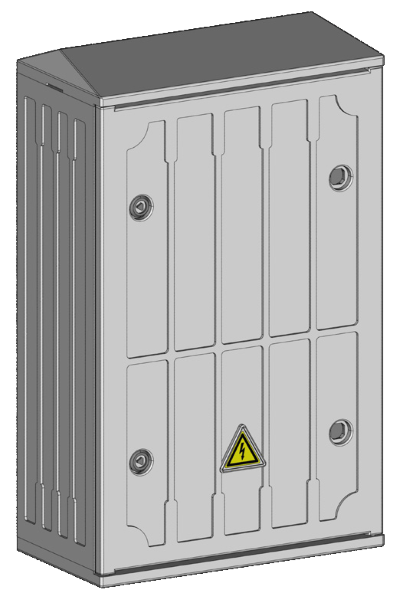

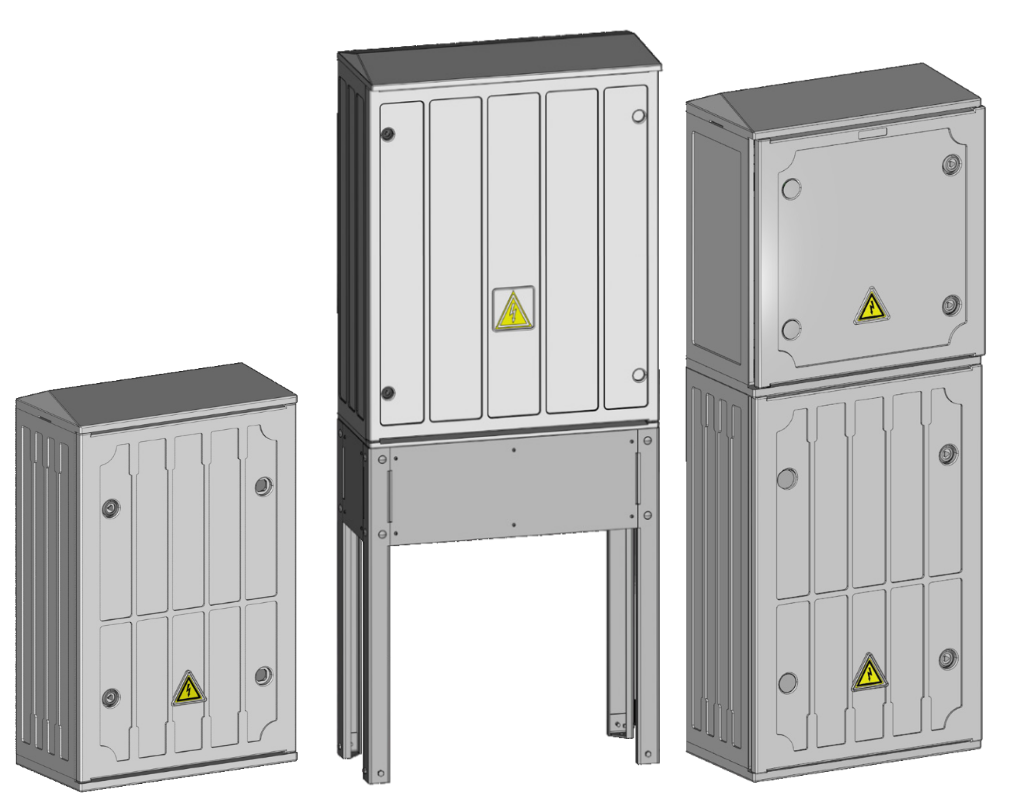

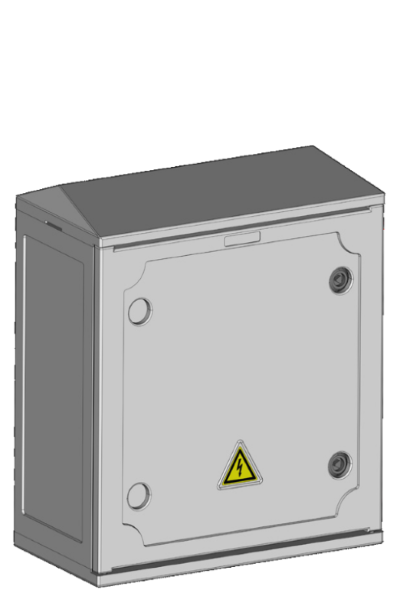

Композитные электрошкафы наружной установки глубиной 200 мм могут иметь следующий монтаж: навесной, столбовой или фундаментный. Крыша может иметь ровный или двускатный вид. Для запирания, по умолчанию, предусмотрено 2-е поворотные замочные личинки с треугольным профилем (возможна комплектация дополнительной проушиной для навесного замка или пломбировки). Степень защиты данных шкафов IP44. Шкаф, по умолчанию, комплектуется металлической монтажной панелью (возможна замена на пластиковую монтажную панель). Для монтажа на столб - дополнительно используется столбовое крепление под ленту, для монтажа в землю или на бетонное основание - металлический грунтовой фундамент со съемной панелью для облегчения завода и разделки кабеля. Для увеличения высоты шкафа можно использовать два корпуса, устанавливая их друг на друга.

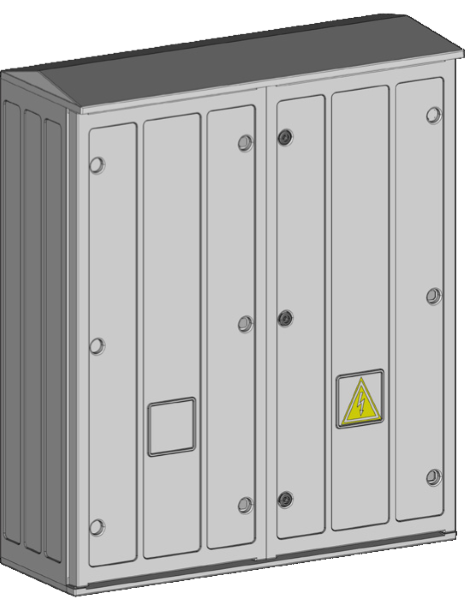

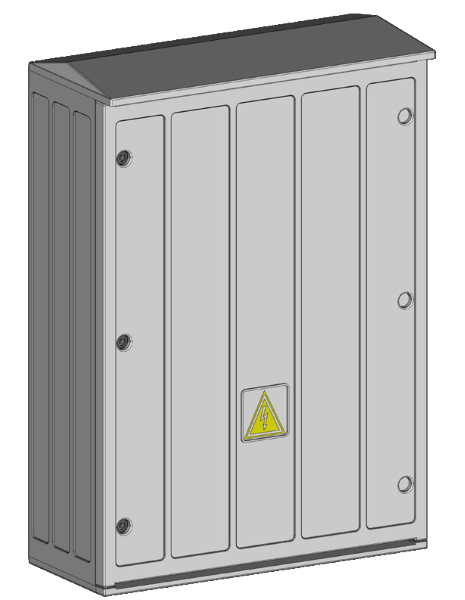

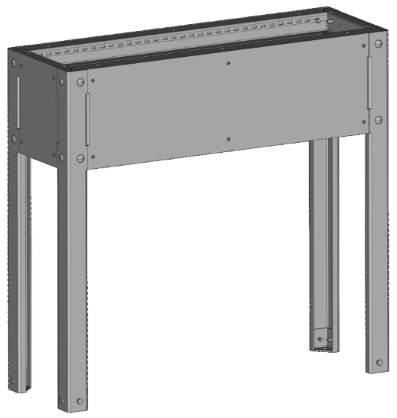

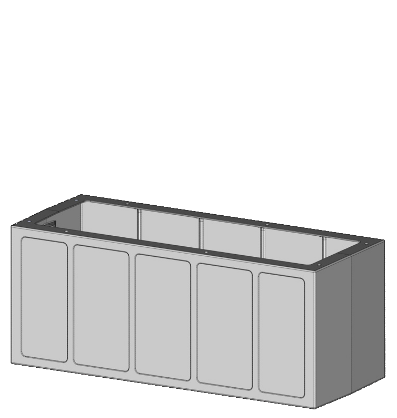

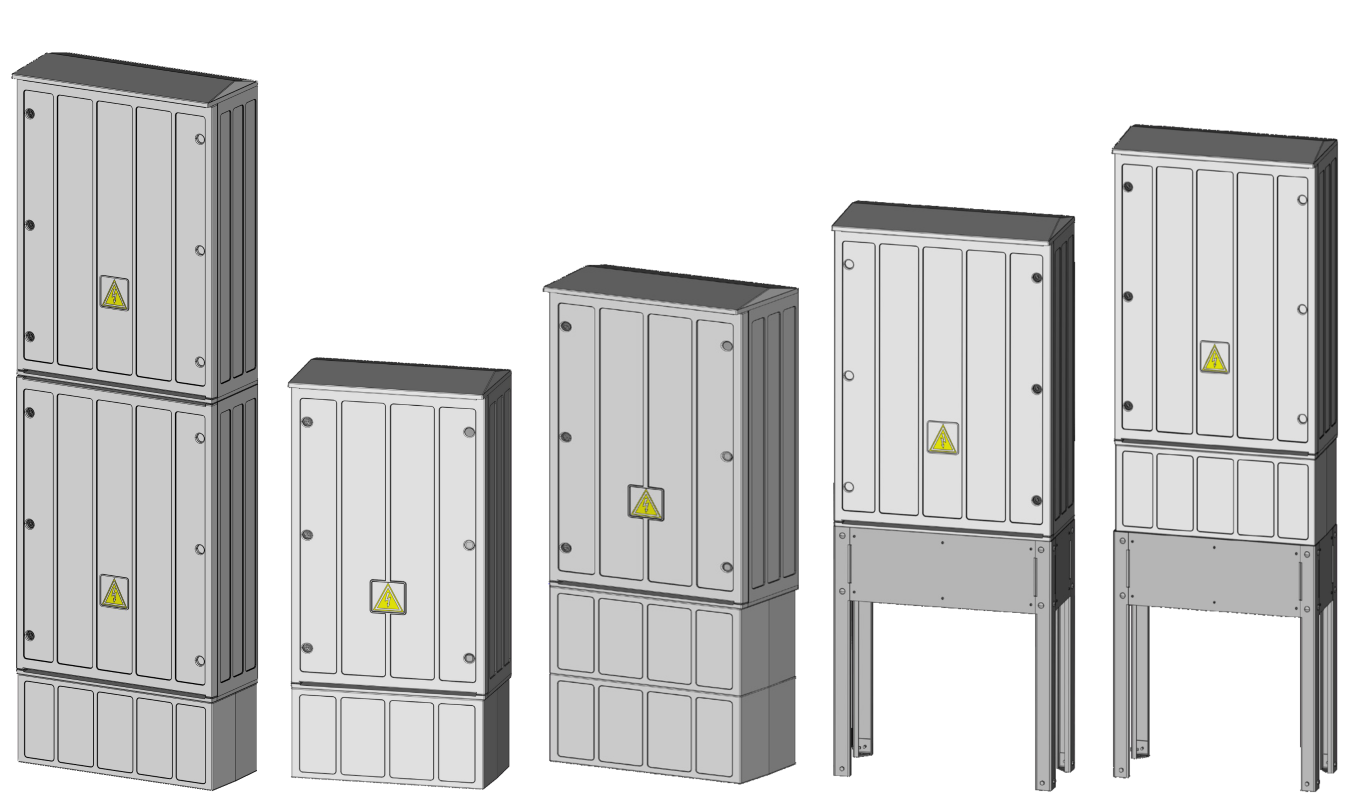

Композитные электрошкафы наружной установки глубиной 300 мм могут иметь следующий монтаж: навесной, столбовой или фундаментный. Крыша может иметь ровный или двускатный вид. Для запирания, по умолчанию, предусмотрено 3-и поворотные замочные личинки с треугольным профилем (возможна комплектация дополнительной проушиной для навесного замка или пломбировки). Степень защиты данных шкафов IP54. Шкаф, по умолчанию, комплектуется металлической монтажной панелью (возможна замена на пластиковую монтажную панель). Для монтажа на столб - дополнительно используется усиленное столбовое крепление под ленту, для монтажа в землю или на бетонное основание - металлический грунтовой фундамент со съемной панелью для облегчения завода и разделки кабеля или цокольный фундамент с дном или без дна. Для увеличения высоты установки корпуса над землей можно использовать несколько цокольных фундаментов, устанавливая их друг на друга. Также цокольный фундамент может монтироваться на грунтовой фундамент.Для увеличения высоты шкафа можно использовать два корпуса, устанавливая их друг на друга. Возможно изготовление шкафов с двумя отдельными независимыми отсеками, корпус имеет внутреннюю вертикальную перегородку и отдельно запираемые двери.

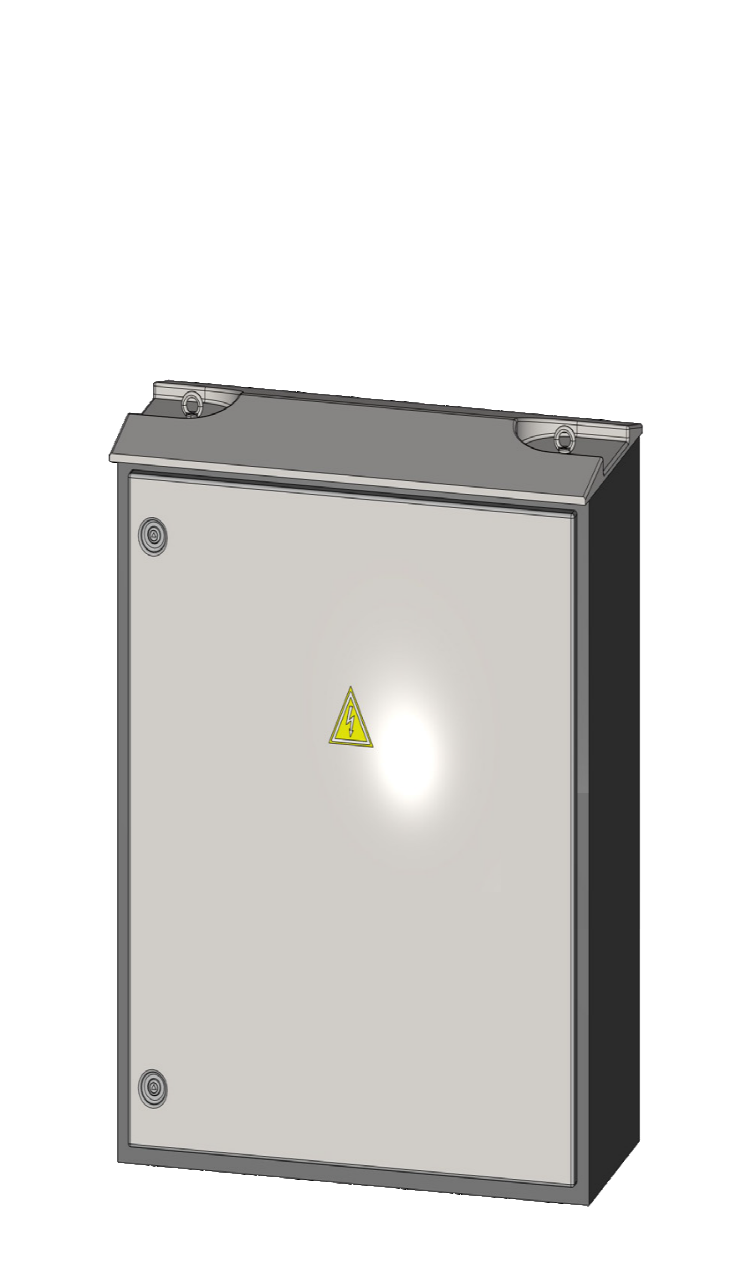

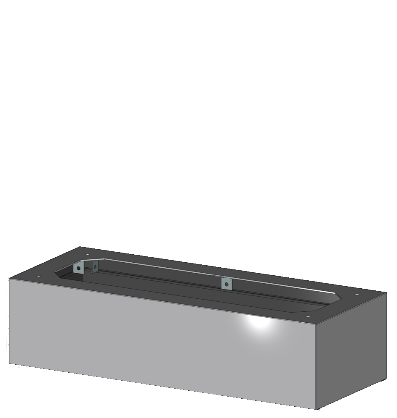

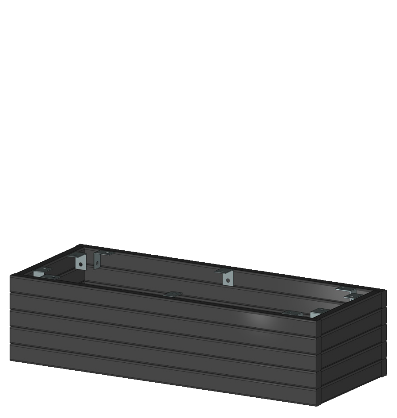

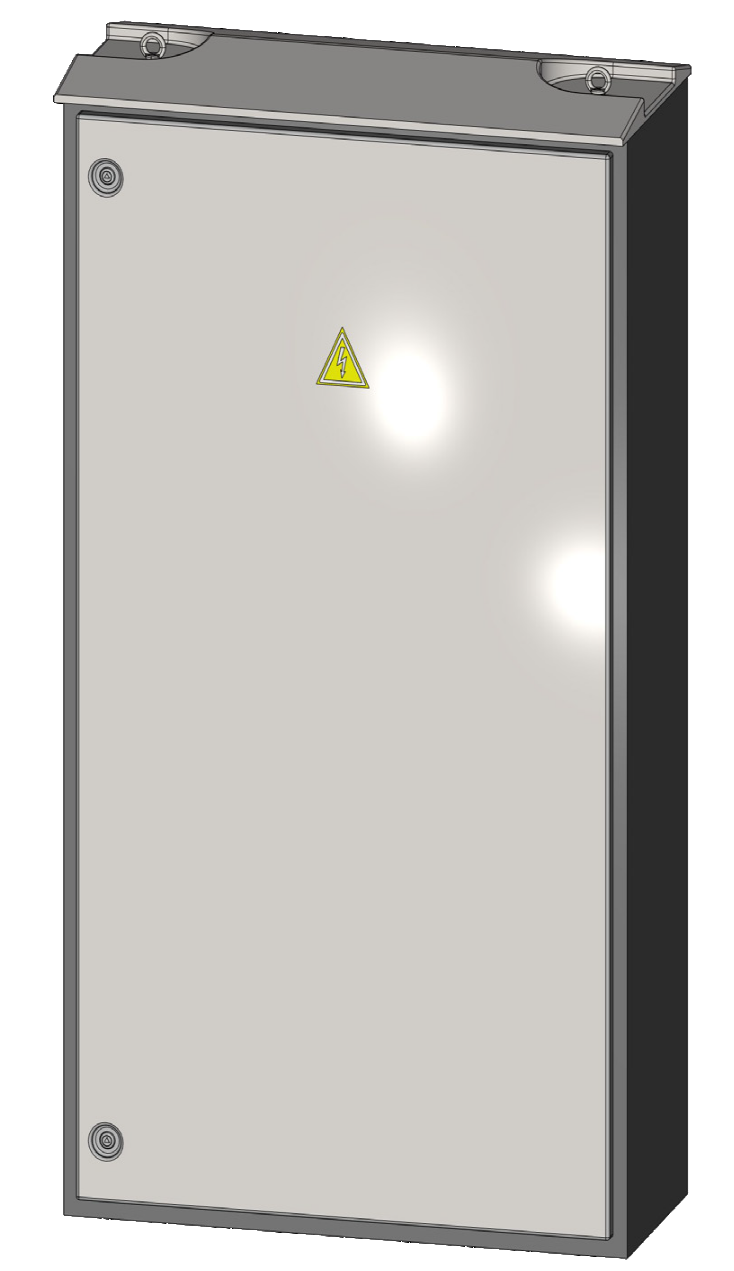

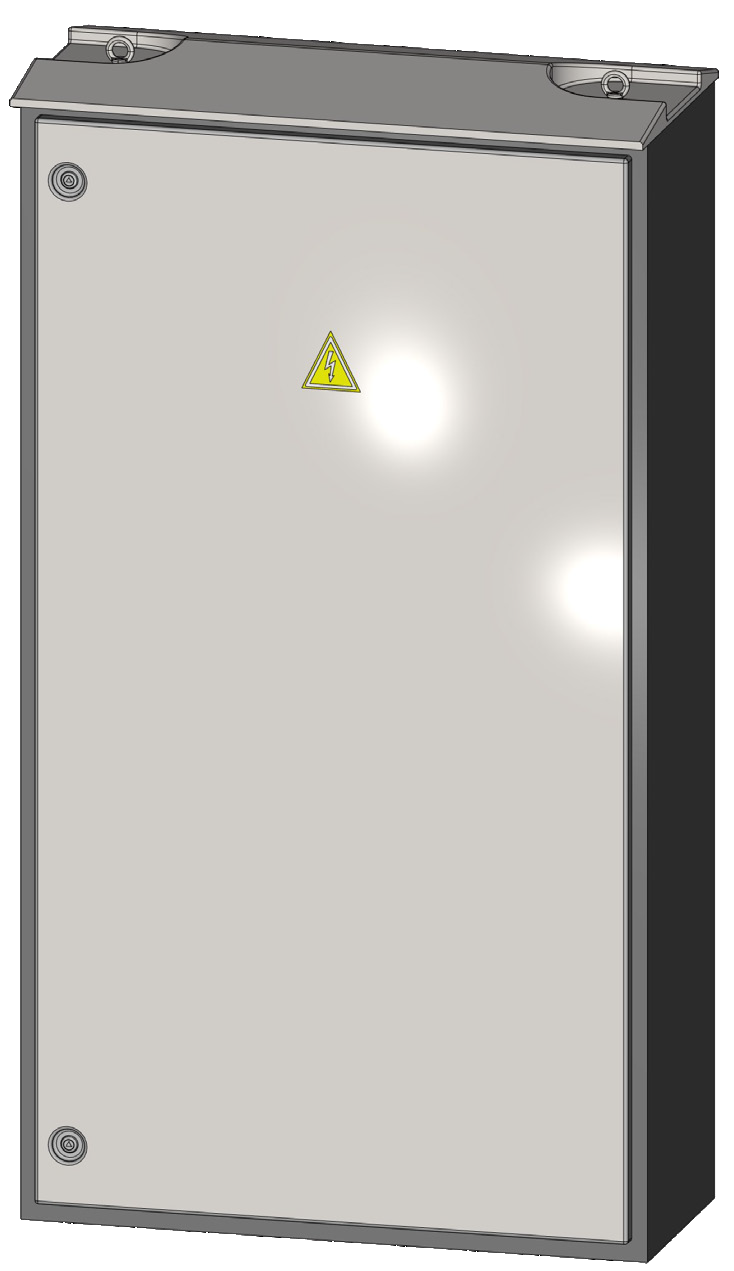

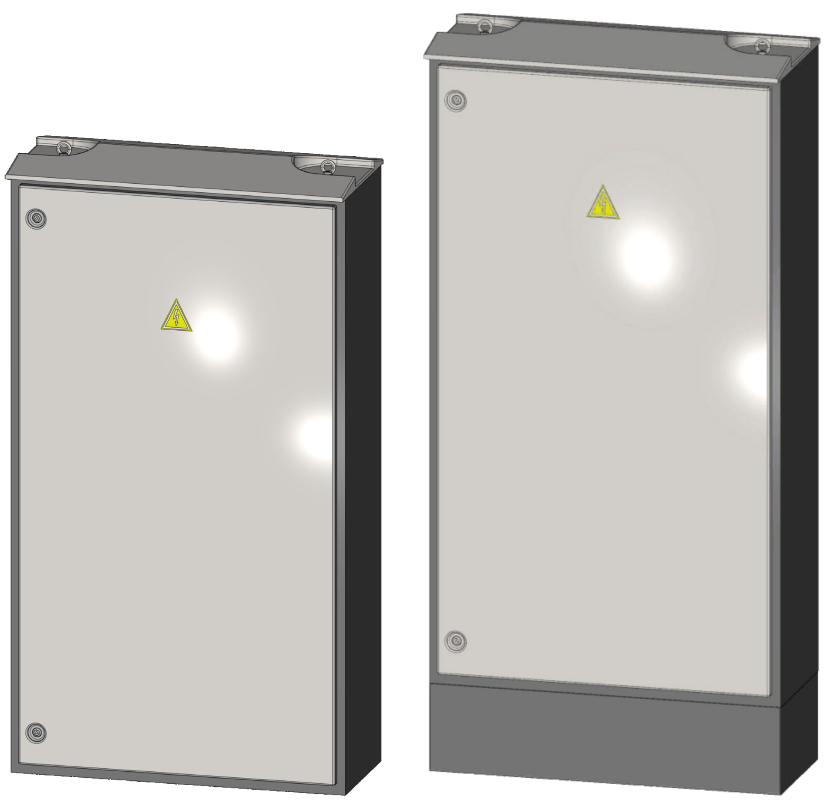

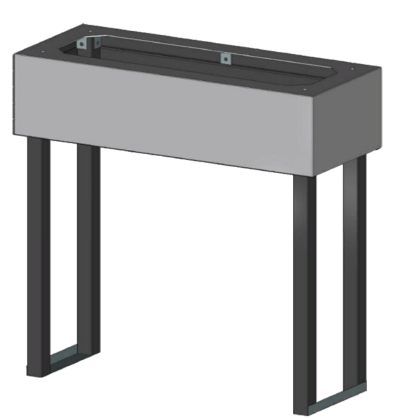

Композитные электрошкафы наружной установки глубиной 400 мм (глубина 450 мм - учетом выступающей части двери и козырька крыши) могут иметь следующий монтаж: на ровных поверхностях, на тротуарах, в щитовых или закапывания в грунт с использованием грунтового фундамента. Крыша имеет двускатный вид с двумя транспортировочными рым-болтами для перемещения. Дверь корпуса имеет 3 противосъёмных оцинкованных петли и две точки запирания поворотными замками с личинками треугольного профиля. Угол открывания двери – 180 градусов. Внутри по периметру корпуса выполнено армирование металлическими направляющими, создающими каркас шкафа и одновременно являющимися монтажными поверхностями для крепления аксессуаров и оборудования. От проникновения внутрь корпуса пыли и влаги предусмотрен резиновый уплотнитель, который наравне с конструкцией корпуса формируют степень защиты IP65. Для увеличения высоты установки корпуса над землей можно использовать дополнительное количество наборных блоков высотой по 150мм, тем самым увеличивая высоту фундамента до необходимых параметров. Предусмотрен, как опция, специальный кожух из стеклопластика (высотой 250мм) для закрытия надземной части фундамента и формирования эстетического внешнего вида шкафа. Возможно изготовление корпуса в корпоративном цвете заказчика.

Климатические пластиковые электрические термошкафы предназначены для наружной (улица) установки и размещения в них электротехнического, телекоммуникационного, радиопередающего и/или принимающего оборудования и обеспечения внутри шкафа требуемого микроклимата для корректной и бесперебойной работы, установленного в шкафу оборудования. В качестве утеплителя для шкафов применяют фольгированный пенополиэтилен толщиной 10 мм.

Пластиковые климатические шкафы имеют ряд преимуществ по сравнению с обычными металлическими шкафами и металлическими термошкафами. Металлические шкафы, в отличии от пластиковых и композитных, совершенно непригодны для любого радиопередающего и/или принимающего оборудования, также они подвержены коррозии при наружной установке, тем более в условиях воздействия химически агрессивных сред и морского климата. Также пластиковые климатические шкафы имеют более низкий коэффициент теплоотдачи (коэффициент теплоотдачи стенок шкафа из пластика без утеплителя составляет примерно 3,5 [Вт / (м2 · К)], а с добавлением утеплителя (фольгированный пенополиэтилен) толщиной 10 мм коэффициент теплоотдачи снизится примерно до 1,8-2.0 [Вт / (м2 · К)], для сравнения коэффициент теплоотдачи стенок шкафа из листовой стали без утеплителя составляет 5,5 [Вт / (м2 · К)]), что говорит об их повышенной устойчивости к экстремальным температурам и возможностью обеспечить более надежную защиту установленного внутри шкафа оборудования.

Антивандальное исполнение достигается конструкцией корпуса, свойствами материала, отсутствием наружных петель у двери и специальной замочной системой. Шкафы могут иметь навесное, столбовое или фундаментное исполнение.

1. Шкаф композитный утепленный
2. Шкаф композитный утепленный с обогревом
3. Шкаф композитный утепленный с принудительной вентиляцией
4. Шкаф композитный утепленный с обогревом и принудительной вентиляцией
5. Шкаф композитный утепленный с обогревом, с принудительной вентиляцией и охлаждением

1. Одним из наиболее важных отрицательных факторов является высокая температура внутри шкафов, приводящая к выходу из строя установленного оборудования. Наиболее простым и экономичным способом борьбы с этим фактором является охлаждение оборудования воздушным потоком. Для этого в шкаф устанавливаются вытяжные пыле- и влагозащищенные вентиляторы с решеткой и со сменным фильтром, а также растачиваются отверстия для приточного воздушного потока, где также монтируются решетки со сменными фильтрами. Его (вентилятора) работа должна регулироваться термостатом. Если охлаждения только с использованием вентилятора (воздушным потоком наружного воздуха), недостаточно для охлаждения, то приходится устанавливать более дорогостоящее охлаждающее оборудование, что не совсем рентабельно (охлаждать весь шкаф данным методом), легче и дешевле предусмотреть охлаждение отдельного конкретного элемента автоматики, которому это необходимо.

2. Следующими, не менее важным отрицательным факторами, является черезмерное охлаждение и образование конденсата внутри шкафов, что также приводит к выходу из строя оборудования, так как большинство оборудования не предназначено для функционирования при значительно низких температурах и высокой влажности. Чтобы избежать выпадения конденсата на стенках внутри уличных шкафов с автоматикой, в нем необходимо поддерживать температуру выше точки росы. Для нейтрализации данных отрицательных факторов необходимо устанавливать в уличные шкафы дополнительный (расчетный) нагревательный элемент с управлением по термостату.

1. Определиться с климатическими условиями установки шкафа: минимальная температура в зимний период и максимальная наружная температура в летний период, максимальная влажность наружного воздуха, температура точки росы (образование конденсата внутри шкафа), высота расположения места установки над уровнем моря (чем выше над уровнем моря установлен шкаф, тем меньше атмосферное давление, тем больше плотность теплового потока и, следовательно, рассеивание тепла будет проходить хуже).

2. Определиться с материалом корпуса шкафа: металлический или пластиковый, пластиковый предпочтительнее, так как не подвержен коррозии, не экранирует сигналы, имеет лучшие характеристики по теплопроводности (коэффициент теплоотдачи стенок шкафа из пластика без утеплителя составляет примерно 3,5 [Вт / (м2 · К)], а для сравнения коэффициент теплоотдачи стенок шкафа из листовой стали без утеплителя составляет 5,5 [Вт / (м2 · К)]), лучше сохраняет тепло, имеет меньший вес и более высокий срок службы.

3. Исходя из размеров и количества требуемого для установки внутрь шкафа оборудования определиться с размерами требуемого Вам шкафа: чем больше размер шкафа, тем легче производить монтаж оборудования внутри шкафа, более высокий размер эффективная поверхность теплообмена, что уменьшает затраты на охлаждение воздуха внутри шкафа, однако с обогревом данного шкафа возникает обратная ситуация – потребуется больше энергии для обогрева.

4. Исходя из места установки и расположения шкафа определить эффективную поверхность теплообмена стенок шкафа.

5. Рассчитать суммарное значение тепловыделения оборудования, установленного в шкафу: преобразователи частоты, блоки питания, автоматы, пускатели, трансформаторы, твердотельные реле и другого установленного оборудования.

6. Определиться с видом и толщиной утепления шкафа.

7. Рассчитать коэффициент теплоотдачи стенок шкафа с учетом выбранного вида и толщины утеплителя.

8. Рассчитать температуру внутри шкафа исходя из тепловыделение установленного оборудования, эффективной поверхности теплообмена, коэффициента теплоотдачи стенок шкафа для минимальной и максимальной температуры окружающей среды. Исходя из полученных значений принять решение об необходимости дополнительного обогрева и вентиляции.

9. На основании все тех же параметров и требуемой температуры внутри шкафа, рассчитываем требуемую мощность дополнительного обогревателя в шкаф (нагреватель), необходимый объема воздуха для охлаждения в шкафу (вентилятор).
